商品の詳細:
|
| 材料:: | CS/AS/SS | タイプ: | 円形のフランジ |
|---|---|---|---|
| PN16フランジ: | 造られたフランジ | 製品名: | 黒い床のフランジ |
| 標準:: | ANSI、DIN、JIS、ASME | 型式番号: | 通されたフランジ、DN15-2500 |
| 供給の能力: | 1週あたりの800のトン/トン | ||
| ハイライト: | DN80長い溶接の首のフランジ,長い溶接の首はA106フランジを付けたようになる,A105は鋼鉄フランジを造った |
||

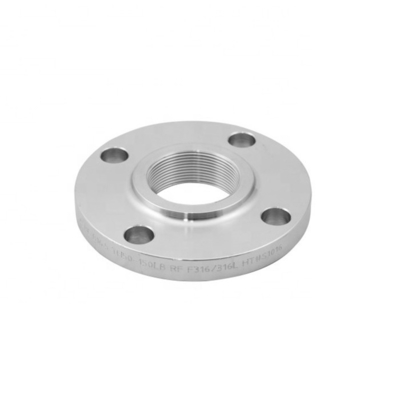

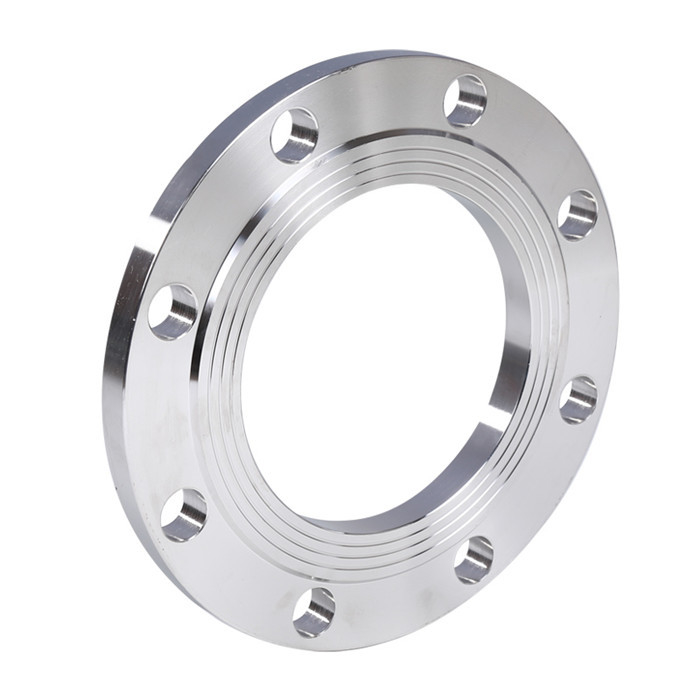

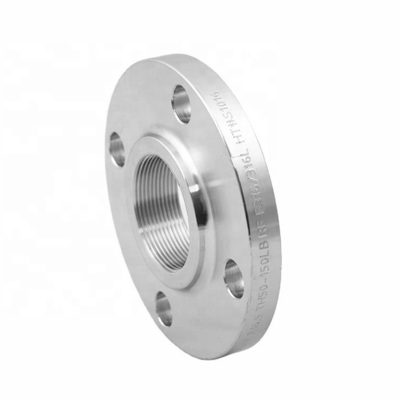

DN50 A105 106 234の炭素鋼の板フランジの長い溶接の首のフランジ
穴があいた板フランジWN上げられた表面の良質DN50 A105の炭素鋼の板フランジの溶接の首のスリップはフランジを付けたようになる。
炭素鋼A105のパイプ継ぎ手に加えられる私達のDN50 A105の炭素鋼の板フランジ。
DIN 2502のPN16板フランジの指定
サイズ:DN10-DN2000
標準:DIN2527
タイプ:溶接の首のフランジ、WNのフランジ（上げられた表面）
プロセス:造られ、押される
圧力等級:PN
DINの板フランジ（フランジのスリップ）
DIN 2573のPN6フランジ
DIN 2576のPN10フランジ
DIN 2502のPN16フランジ
DIN 2503のPN25フランジ
DIN 2543のPN16フランジ
| テーブルANSI、ASME、ASA、B16.5 150lb/sq.in。版リング フランジRF | |||||||||
| ø | D | b | g | m | J | k | 穴 | l | Kg. |
| 1/2」 | 88,9 | 11,1 | 34,9 | 30,2 | 22,3 | 60,3 | 4 | 15,9 | 0,400 |
| 3/4" | 98,4 | 12,7 | 42,9 | 38,1 | 27,7 | 69,8 | 4 | 15,9 | 0,700 |
| 1" | 107,9 | 14,3 | 50,8 | 49,2 | 34,5 | 79,4 | 4 | 15,9 | 0,800 |
| 1 1/4" | 117,5 | 15,9 | 63,5 | 58,8 | 43,2 | 88,9 | 4 | 15,9 | 1,100 |
| 1 1/2」 | 127,0 | 17,5 | 73,0 | 65,1 | 49,5 | 98,4 | 4 | 15,9 | 1,400 |
| 2" | 152,4 | 19,0 | 92,1 | 77,8 | 62,0 | 120,6 | 4 | 19,0 | 2,200 |
| 2 1/2」 | 177,8 | 22,2 | 104,8 | 90,5 | 74,7 | 139,7 | 4 | 19,0 | 3,600 |
| 3" | 190,5 | 23,8 | 127,0 | 107,9 | 90,7 | 152,4 | 4 | 19,0 | 4,100 |
| 3 1/2」 | 215,9 | 23,8 | 139,7 | 122,2 | 103,4 | 177,8 | 8 | 19,0 | 5,200 |
| 4" | 228,6 | 23,8 | 157,2 | 134,9 | 116,1 | 190,5 | 8 | 19,0 | 5,600 |
| 5" | 254,0 | 23,8 | 185,7 | 163,6 | 143,8 | 215,9 | 8 | 22,2 | 6,300 |
| 6" | 279,4 | 25,4 | 215,9 | 192,1 | 170,7 | 241,3 | 8 | 22,2 | 7,500 |
| 8" | 342,9 | 28,6 | 269,9 | 246,1 | 221,5 | 298,4 | 8 | 22,2 | 12,600 |
| 10" | 406,4 | 30,2 | 323,8 | 304,8 | 276,3 | 361,9 | 12 | 25,4 | 18,500 |
| 12" | 482,6 | 31,7 | 381,0 | 365,1 | 327,1 | 431,8 | 12 | 25,5 | 28,000 |
| 14" | 533,4 | 34,9 | 412,7 | 400,0 | 359,1 | 476,2 | 12 | 28,6 | 36,000 |
| 16" | 596,9 | 36,5 | 469,9 | 457,2 | 410,5 | 539,7 | 16 | 28,6 | 46,000 |
| 18" | 635,0 | 39,7 | 533,4 | 504,8 | 461,8 | 577,8 | 16 | 31,7 | 50,000 |
| 20" | 698,5 | 42,9 | 584,2 | 558,8 | 513,1 | 635,0 | 20 | 31,7 | 64,000 |
| 22" | 749,3 | 46,0 | 641,2 | 609,6 | 564,4 | 692,1 | 20 | 34,9 | 72,000 |
| 24" | 812,8 | 47,6 | 692,1 | 663,6 | 615,9 | 749,3 | 20 | 34,9 | 89,000 |
共通のフランジの標準:
| いいえ。 | フランジの標準 | サイズ | 圧力評価 | タイプ |
| 1 | ANSI/ASMEのフランジB16.5 | 1/2」- 24" |
LBS:150 300 400 600 900 1500 2500 |
SO.WN、SWのTH、LJ、BL |
| 2 | 開口部のフランジB16.36 | 1" - 24" | LBS:300 400 600 900 1500 2500 | そう、WNのTH |
| 3 |
長い溶接の首 フランジB16.5 |
1/2」- 24" | LBS:150 300 400 600 900 1500 2500 | LWN |
| 4 | ASMEB16.47-A （MSSのフランジ） | 26" - 60" | LBS:150 300 400 600 900 | WN、BL |
| 5 | ASME B16.47-B （APIのフランジ） | 26" - 60" | LBS:75 150 300 400 600 900 | WN、BL |
| 6 | AWWA C207のフランジ | 4" - 120" | 2,3,4クラスB&Dを台に置きなさい | そう、BL |
| 7 | API 590のFIG.8フランジB16.48 | 1/2」- 36" | LBS:150 300 400 600 900 1500 2500 | FIG.8 |
| 8 | スペーサおよびブランクB16.48 | 1/2」- 36" | LBS:150 300 400 600 | スペーサおよびブランク |
| 9 | BS 4504のフランジ | DN10-2000 | PN:2.5 6 10 16 25 40 | コード:101 111 112 113 105 |
| 10 | SABS 1123のフランジ | DN10-600 | KPA:600 1000 1600 2500 4000 | SO.WN、SWのTH、LJ、BL |
| 11 | JIS B2220 （KS B1503）のフランジ | DN10-1500 | 5K 10K 16K 20K 30K 40K | SO.WN、SWのTH、LJ、BL |
| 12 | GOST 12820/1-80 | DN15-1200 | PN:1 1.6 2.5 4 6.3 10 | そう、WN |
| 13 | 2129フランジとして | DN15-1200 | テーブル:D E-F H | そう、BL |
| 14 | NSのフランジ | DN15-800 | PN:6 10 16 40 | そう、BL |
| 15 | VSMのフランジ | DN15-200 | PN:6 10 16 | そう、WN、BL |
| 16 | DINのフランジ | DN10-4000 |
PN:1 2.5 6 10 16 25 40 64 100 160 250 320 400 |
SO.WN、SWのTH、LJ、BL |
| 17 | EN1092 PL | DN10~DN600 | PN6 PN10 PN16 PN25 PN40 PN63 PN100 | そうTH WN BL |
工場情報:
河北Haihaoの高圧フランジ及び管付属品のグループCo.、株式会社は1982年のHaihaoのグループに所有する河北Haihaoのグループの優れたパイプライン装置Co.の株式会社河北Haihao高圧フランジと示された全額出資子会社を創設された及び管付属品のグループCo.、株式会社は580,000平方メートルの区域をカバーしたり、RMBの660人の従業員、総資産250，000,000、およびほぼ100,000トンの年産がある。現在、Haihaoのグループに22高度のフランジがおよび管付属品の生産ラインある; Haihaoのグループは高圧の異なった指定、国際的な、中国の標準と一直線の媒体圧力および低圧のステンレス鋼、合金鋼および炭素鋼のフランジ、肘、肘の管、ティー、減力剤、ソケットの部品および他のパイプラインの部品カバーするフランジおよび管付属品を作り出す。
FAQ:
Q1. あなたの工場はどこにあるか。
A1:私達の会社の処理の中心は滄州市、河北、中国にある。
Q2. あなたの会社の主要なプロダクトは何であるか。
A2:私達の主要なプロダクトはラインのフランジ、肘、肘の管、ティー、減力剤、ソケットの部品および他のパイプラインの部品である。
Q3. いかに質を制御するか。
A3:製造所テスト証明は郵送物、点検によってが利用できる第三者と供給される。
